大型接地装置的测试方法有哪些?

发布时间:2022-02-22 浏览次数:1189

hxcpp研究所实验室免费|hxc实验室研究所免费|哒哒哒hxc实验室研究所|hxcpp实验室研究所|hxcpp研究所实验室|hxcpp实验室研究所入口  接地装置是防雷检测和防静电检测的重要项目。很多客户(例如电厂、地铁等)的接地采用大型接地装置(大地网),其测试方法相对严格。今天,联亚检测分享大型接地装置的测试方法。


hxcpp研究所实验室免费|hxc实验室研究所免费|哒哒哒hxc实验室研究所|hxcpp实验室研究所|hxcpp研究所实验室|hxcpp实验室研究所入口  一是,电流-电压表三极法:直线法

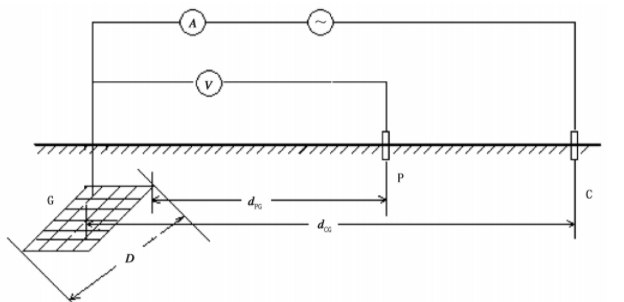

  电流线和电位线同方向(同路径)放设称为三极法中的直线法,详见下图。放线按照测试回路来布置。dPG通常为0.5~0.6倍dCG。电位极P应在被测试接地装置G与电流极C连线方向移动三次,每次移动的距离为dCG的5%左右。若三次测试的结果误差在5%以内即可。


  说明:


  G:被试接地装置;


  C:电流极;


  P:电位极;


  D:被试接地装置更大对角线长度;


  dCG:电流极与被测试接地装置中心的距离;


hxcpp研究所实验室免费|hxc实验室研究所免费|哒哒哒hxc实验室研究所|hxcpp实验室研究所|hxcpp研究所实验室|hxcpp实验室研究所入口  dPG:电位极与被测试接地装置边缘的距离。


  二是,试验电源的选择


  宜采用异频电流法测试接地装置的工频特性参数。试验电流频率宜在40Hz~60Hz范围,标准正弦波波形,电流幅值通常不宜小于3A。对于试验现场干扰大的时候可加大测试电流,同时需要特别注意试验安全。


  如果采用工频电流测试接地装置的工频特性时,应采用独立电源或经隔离变压器供电,并尽可能加大试验电流,试验电流不宜小于50A,并应特别注意试验的安全问题,如电流极和试验回路的看护。


  三是,测试回路的布置


hxcpp研究所实验室免费|hxc实验室研究所免费|哒哒哒hxc实验室研究所|hxcpp实验室研究所|hxcpp研究所实验室|hxcpp实验室研究所入口  测试接地装置工频特性参数的电流极应布置得尽量远。通常的电流极与被测试接地装置中心的距离应为被测试接地装置更大对角线长度D的4~5倍;对超大型的接地装置的布线可利用架空线路做电流线和电位线;当远距离放线有困难时,在土壤电阻率均匀地区dCG可取2D,在土壤电阻率不均匀地区可取3D。


hxcpp研究所实验室免费|hxc实验室研究所免费|哒哒哒hxc实验室研究所|hxcpp实验室研究所|hxcpp研究所实验室|hxcpp实验室研究所入口  测试回路应尽量避开河流、湖泊、道路口;尽量远离地下金属管路和运行中的输电线路,避免与之长段并行,当与之交叉时应垂直跨越。


  电流线和电位线之间都应保持尽量远距离,以减小电流线与电位线之间互感的影响。


hxcpp研究所实验室免费|hxc实验室研究所免费|哒哒哒hxc实验室研究所|hxcpp实验室研究所|hxcpp研究所实验室|hxcpp实验室研究所入口  四是,电流极与电位极的设置


  电流极的接地电阻值应尽量小,以保证整个电流回路阻抗足够小,设备输出的试验电流足够大;如电流极接地电阻偏高,可采用多个电流极并联或向周围泼水的方式降阻。


  电位极应紧密而不松动地插入土壤中20cm以上。可采用人工接地极或利用不带避雷线的高压输电线路的铁塔作为电流极。


hxcpp研究所实验室免费|hxc实验室研究所免费|哒哒哒hxc实验室研究所|hxcpp实验室研究所|hxcpp研究所实验室|hxcpp实验室研究所入口  试验过程中电流线和点位线均应保持良好绝缘,接头连接可靠,避免裸露、浸水。


  五是,试验电流的注入


hxcpp研究所实验室免费|hxc实验室研究所免费|哒哒哒hxc实验室研究所|hxcpp实验室研究所|hxcpp研究所实验室|hxcpp实验室研究所入口  试验电流的注入点宜选择单相接地短路电流大的场区内,电气导通测试中结果良好的设备接地引下线处,一般选择在变压器中性点附近或场区边缘。小型接地装置的测试可根据具体情况参照进行。


  六是,测试的安全


  测试期间电流线不应断开,电流线全程和电流极应有专人看护。
